Introduzzjoni

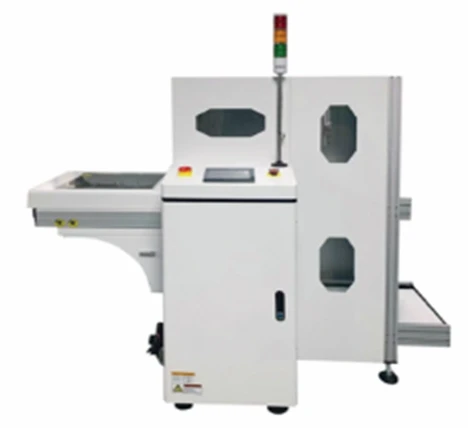

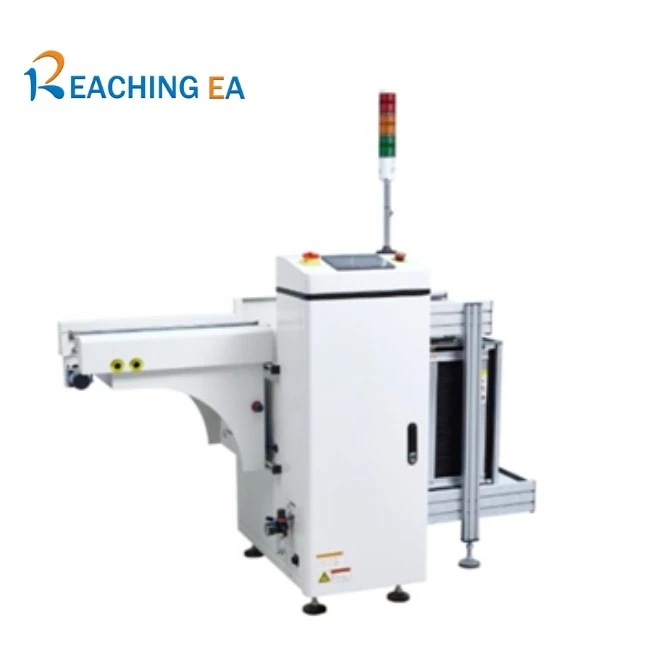

Ir-REA SMT PCB Magazine Unloader hija soluzzjoni ta'-inġinerija ta' preċiżjoni ddisinjata għall-ħatt awtomatizzat ta 'PCBs minn linji ta' produzzjoni SMT f'magażins tal-ħażna. Jiżgura ġestjoni affidabbli tal-bord, tħaddim bla xkiel, u integrazzjoni bla xkiel ma 'tagħmir upstream. Mibnija għal ambjenti ta' assemblaġġ ta' l-elettronika ta' volum għoli-, tappoġġja diversi daqsijiet ta' rivisti, settings ta' lift pitch, u direzzjonijiet tat-trasport konfigurabbli, li jagħmilha għażla ideali għal flussi tax-xogħol SMT flessibbli u effiċjenti.
Bil-Qoxra tas-Sigurtà
Għażliet Disponibbli
1. Qoxra tas-Sigurtà
2. Magazin universali (250,330,390 jew 460mm)
3. Aġġustament tal-wisa 'auto
|
MUDELLI U DAQSijiet DISPONIBBLI |
|||
|
Mudell Nru. |
Daqs tal-PCB |
Daqs Magazine |
Daqs tal-Magni |
|
NGUL9250 |
50 * 50 ~ L350 * W250mm |
L355 * W320 * H536mm |
L1680 * W1462 * H1200mm |
|
NGUL9330 |
50 * 50 ~ L460 * W330mm |
L460 * W400 * H570mm |
L1920 * W1640 * H1200mm |
|
NGUL9390 |
50 * 50 ~ L535 * W390mm |
L535 * W460 * H570mm |
L2160 * W1760 * H1200mm |
|
NGUL9460 |
50 * 50 ~ L535 * W460mm |
L535 * W530 * H570mm |
L2160 * W1900 * H1200mm |
Id-dejta tal-prodott hija għal referenza biss. Jekk jogħġbok ikkuntattjana biex tikkonferma l-aħħar informazzjoni.
karatteristiċi ewlenin
Jiskopri sinjal upstream u jirċievi PCBs wieħed kull darba għal ħatt preċiż.
Jappoġġja rivista waħda għal kull stazzjon (input rail, output rail, u lift), li jiżgura trasferiment effiċjenti.
Jappoġġja intervalli ta 'lift ta' 10mm, 20mm, 30mm, jew 40mm biex jaqblu mal-ħtiġijiet taż-żift tar-rivista.
Qafas ta 'l-azzar ta' 3.0mm heavy-duty-b'PC-finitura miksija tiżgura durabilità u stabbiltà.
Karatteristiċi ta 'sistema ta' lift bil-kamin tal-ballun u Omron PLC b'sensor Panasonic għal tħaddim preċiż.
Video Youtube
|
SPEĊIFIKAZZJONI |
|||
|
Oġġett |
Speċifikazzjoni Prinċipali |
||
|
Direzzjoni tat-trasport: |
Quddiem fiss, mix-xellug għal-lemin jew mill-lemin għax-xellug (għażla) |
||
|
Clearance ta' fuq/ta' isfel tal-PCB: |
20/20mm |
||
|
Xifer tal-PCB: |
3mm |
||
|
Għoli tat-Trasport: |
900+50/-20mm |
||
|
Mutur tal-lift: |
Mutur ZD 120W bil-brejk |
||
|
Mutur tat-Trasport: |
Mutur ta 'veloċità fissa ZD 15W |
||
|
Piż tat-Tagħbija tal-PCB: |
Taħt 2kg |
||
|
Tagħbija tal-PCB: |
Fuq għal isfel (50-1) |
||
|
Numru ta' Magażins: |
Top 2 rivisti, Bottom 2 rivisti |
||
|
Qawwa AC: |
AC220V/50-60HZ (kontroll tal-kaxxa elettrika waħda) |
||
|
Pjattaforma tal-lift: |
Lift bil-kamin tal-ballun b'kollha-f'-pjattaforma waħda tal-aluminju |
||
|
Sistema ta' Kontroll: |
Omron PLC u sensor Panasonic |
||
|
Panel tal-Kontroll: |
Weinview touch screen |
||
|
Oqfsa: |
Folja tal-metall iwweldjata ta '3.0mm, b'kisja tal-kulur tal-PC fuq il-wiċċ |
||
|
Komunikazzjoni: |
SMEMA standard |
||
Id-dejta tal-prodott hija għal referenza biss. Jekk jogħġbok ikkuntattjana biex tikkonferma l-aħħar informazzjoni.
